龙门架，作为一种重要的起重设备支撑结构，在工业生产、物流仓储、建筑施工等众多领域有着广泛的应用，它犹如一位沉默而坚毅的巨人，默默地承担着提升、搬运重物的关键任务，为各类物料的垂直运输提供了稳定且高效的通道，极大地提高了生产效率，保障了作业流程的顺畅进行，是现代工业体系中不可或缺的基础设施之一，其独特的结构和强大的功能值得深入探究。

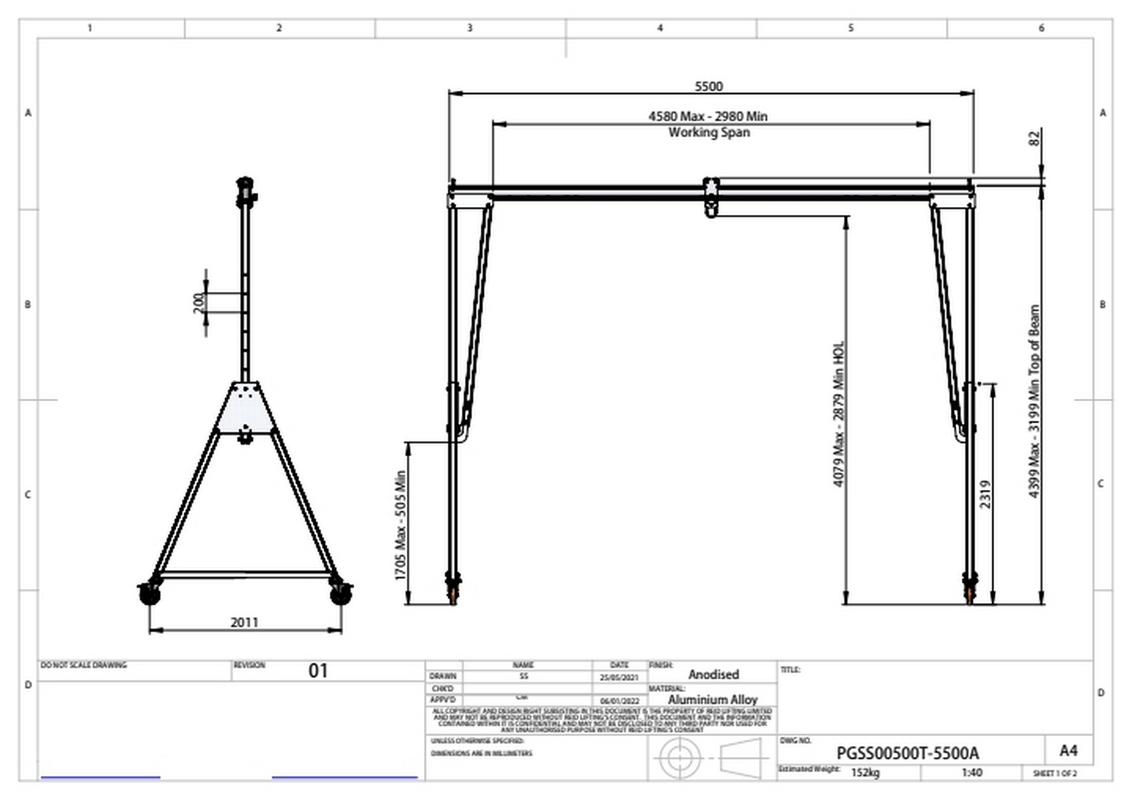

龙门架的结构组成
1、主体框架
- 通常由两根立柱和一根或多根横梁构成，立柱作为整个龙门架的垂直支撑部分，一般采用大型工字钢、槽钢或方管等高强度钢材制作而成，这些钢材具有出色的抗压和抗弯性能，能够稳稳地承受起吊设备以及货物的重力，确保龙门架在运行过程中不会发生倾倒或变形，在一些大型工厂使用的龙门式起重机中，立柱的高度可达数十米，其内部结构经过精心设计，通过增加壁厚、设置加强筋等方式来增强立柱的强度和稳定性。
- 横梁则横跨在两根立柱之间，起到连接和承载横向力的作用，横梁同样选用高强度钢材，根据龙门架的跨度和承载要求，其截面形状和尺寸也有所不同，有些横梁采用箱形结构，这种结构具有较高的抗扭能力和承载能力；而对于跨度较小的龙门架，可能采用简单的 H 型钢梁，既能满足使用要求，又能降低成本。
2、行走机构
- 龙门架能够在地面轨道上平稳地移动，行走机构则是实现这一功能的关键部件，常见的行走机构包括车轮组和驱动装置。
- 车轮组一般安装在龙门架的底部，与地面轨道直接接触，根据轨道的类型（如轻轨、重轨等），车轮的材质和精度也有所不同，为了减少摩擦和磨损，车轮表面通常进行了热处理和精密加工，使其具有良好的耐磨性和滚动性能，车轮组还配备了轴承，能够使车轮自由旋转，保证龙门架的行走顺畅。
- 驱动装置则负责为龙门架的行走提供动力，在小型龙门架中，可能采用手动驱动方式，通过人力推动或摇动手柄来实现移动；而在大型龙门式起重机中，则广泛采用电动驱动，电动驱动系统由电动机、减速器、制动器等组成，电动机产生动力，通过减速器降低转速并增大扭矩，然后传递给车轮，使龙门架能够按照预定的速度和方向行走，制动器则用于控制龙门架的停止和定位，确保其在指定位置准确停靠，防止因惯性导致的滑移或碰撞。
3、起吊装置
- 这是龙门架的核心功能部件之一，用于实现货物的垂直升降，起吊装置主要由起重葫芦、钢丝绳、吊钩等组成。
- 起重葫芦有多种类型，如手拉葫芦、电动葫芦等，手拉葫芦适用于小型龙门架或对起吊速度要求不高的场合，它通过人力拉动链条来驱动葫芦内部的齿轮传动机构，从而实现货物的提升或下降，电动葫芦则广泛应用于大型龙门架和频繁起吊作业的场所，它具有起升速度快、承载能力强等优点，电动葫芦的工作原理是通过电动机带动卷筒旋转，缠绕钢丝绳，进而使吊钩上升或下降。
- 钢丝绳是连接起重葫芦和吊钩的重要部件，它需要具备高强度、高柔韧性和良好的耐磨性，钢丝绳的直径根据起吊重量和安全系数来确定，其结构通常由多股钢丝捻制而成，以保证在承受较大拉力时不会断裂，吊钩则直接与货物连接，它的材质一般为优质碳素钢或合金钢，经过锻造、热处理等工艺制成，具有较高的强度和硬度，能够满足不同类型货物的吊运需求。
龙门架的功能特点
1、高效物料搬运
- 龙门架能够将货物快速、准确地从一个位置移动到另一个位置，大大提高了物料搬运的效率，在生产车间内，原材料可以通过龙门架从仓库运送到生产线上的各个工位，成品也能及时运往包装区或仓库，在汽车制造工厂中，汽车零部件体积大、重量重，传统的人工搬运不仅效率低下，而且容易对零部件造成损坏，而使用龙门架配合专用的吊具，可以轻松地将发动机、车身等大型零部件吊运到指定的装配位置，每小时的搬运量可达数十吨甚至上百吨，显著缩短了生产周期，提高了汽车的产量和质量。
2、精准定位与控制
- 先进的龙门架配备有精确的定位系统和控制系统，能够实现毫米级甚至更高的定位精度，这对于一些对装配精度要求极高的行业至关重要，在电子芯片制造企业中，龙门架被用于搬运硅晶圆等敏感材料，其高精度的定位系统可以确保晶圆在搬运过程中不会受到任何损伤，并且能够准确地放置到加工设备的指定位置，控制系统还能根据预设的程序自动调整龙门架的运行速度、起吊高度等参数，实现智能化的物料搬运操作，减少了人为因素导致的误差和事故风险。
3、安全可靠性保障
- 龙门架在设计和制造过程中充分考虑了安全因素，具备多种安全防护装置，除了前面提到的制动器外，还有超载限制器、限位开关等，超载限制器能够实时监测起吊重量，当货物重量超过龙门架的额定承载能力时，它会立即发出警报并停止起吊作业，防止龙门架因超载而发生倒塌或其他危险情况，限位开关则用于限制龙门架的运行范围，当其移动到轨道的两端极限位置时，限位开关会自动触发，切断电源或控制信号，使龙门架停止运行，避免碰撞到周围的物体或人员，龙门架的主体结构经过严格的强度计算和测试，确保其在正常使用条件下具有足够的安全系数，能够长期稳定地运行。
龙门架在不同领域的应用案例
1、工业生产领域
- 在钢铁厂中，龙门式起重机是一种常见的设备，用于吊运钢水包、钢坯等高温、重型物料，由于钢水包内装有上千摄氏度的高温钢水，对龙门架的耐高温性能和承载能力提出了极高的要求，这里的龙门架通常采用特殊的耐火材料对关键部位进行保护，同时加大了主体结构的强度和刚度设计，通过龙门架的高效吊运，能够保证炼钢生产线的连续作业，提高钢铁生产的效率和质量。
- 在机械制造车间，龙门架用于搬运各种大型机械零件和成品设备，在机床制造企业，一台台重型机床需要通过龙门架从加工工位转移到装配区域进行总装调试，龙门架可以根据机床的形状、尺寸和重量定制专用的吊具，确保机床在吊运过程中不会受到碰撞和损坏，这种精准、可靠的搬运方式有助于提高机床的装配精度和生产效率，降低生产成本。
2、物流仓储领域
- 在现代化的物流仓库中，龙门架常用于货物的装卸和搬运，尤其是在集装箱码头，龙门式起重机是核心设备之一，它能够快速地将集装箱从货轮上吊起，然后堆放到指定的堆场位置，大型港口的龙门式起重机每小时可处理数百个集装箱，大大提高了货物的装卸效率，缩短了船舶的停靠时间，在一些自动化立体仓库中，小型龙门架与堆垛机配合使用，用于在货架之间搬运货物，龙门架可以在水平和垂直方向上灵活移动，将货物准确地存放到指定的货架层数和货位，实现仓库空间的高效利用和货物的快速存储与检索。
3、建筑施工领域
- 在建筑工地上，龙门架可用于吊运建筑材料和大型建筑构件，在高层建筑施工中，塔式起重机虽然能够吊运重物到较高位置，但在建筑物内部或靠近建筑物的地方，龙门架则发挥了重要作用，它可以将混凝土预制板、钢筋骨架等建筑材料从地面吊运到施工楼层，方便施工人员进行安装作业，与传统的塔吊相比，龙门架的灵活性更高，能够在有限的空间内进行多角度的吊运作业，适应复杂的建筑施工环境。
龙门架的发展趋势与展望
随着科技的不断进步和工业生产需求的日益增长，龙门架也在不断发展和创新。
1、智能化与自动化程度不断提高
- 未来的龙门架将更加智能化和自动化，集成先进的传感器技术、物联网技术和人工智能算法，龙门架能够实现自我检测、故障诊断和预测性维护，传感器可以实时监测龙门架的运行状态、各部件的温度、压力、振动等参数，并将数据传输到中央控制系统进行分析处理，一旦发现异常情况，系统能够提前预警并采取相应的措施，避免事故发生，人工智能算法可以根据生产任务和物料搬运需求自动规划龙门架的最佳运行路径和工作模式，进一步提高搬运效率和准确性。
2、节能环保理念的应用
- 在全球倡导节能减排的大背景下，龙门架的节能环保性能将成为研发的重点方向之一，采用新型的节能驱动技术，如永磁同步电机驱动系统，取代传统的异步电机驱动方式，永磁同步电机具有更高的能效比和功率因数，能够有效降低能源消耗，优化龙门架的结构和材料设计，减轻自重，减少钢材的使用量，还可以在龙门架上安装能量回收装置，将龙门架在下降过程中产生的势能转化为电能并储存起来，以供后续使用，实现能源的循环利用。
3、多功能一体化设计
- 为了满足多样化的生产作业需求，未来的龙门架将朝着多功能一体化的方向发展，将起吊功能与
