在当今科技飞速发展的时代，电子设备的性能不断提升、功能日益强大，而这背后的关键技术之一便是光刻技术，其核心设备——光刻机，更是在半导体制造领域占据着举足轻重的地位。
光刻机的工作原理及重要性
（一）工作原理

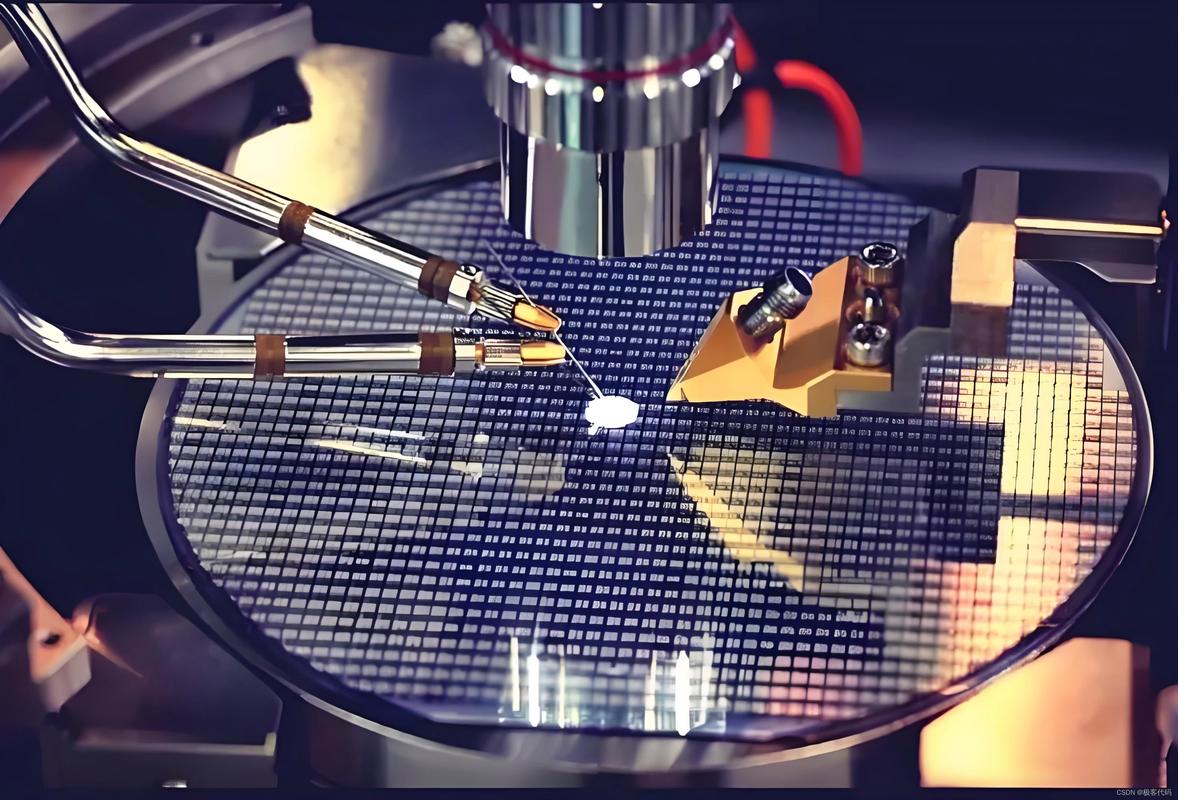

光刻机的工作原理基于光学投影技术，它利用光源发出的光线，通过一系列复杂的光学系统和精密机械部件，将掩模版上的微小电路图案精确地投影到涂有光刻胶的硅片上，具体来说，首先由紫外光等光源发出光线，经过准直器、反射镜、透镜等光学元件的聚焦和准直，形成一束平行且高强度的光束，然后这束光透过掩模版上的图案缺口照射到硅片的光刻胶上，使光刻胶在光照区域发生化学变化，接着，通过显影处理，被光照过的光刻胶部分溶解于显影液中，而未受光照的部分则保留下来，从而在硅片上形成了与掩模版图案相同的微小结构，为后续的蚀刻、离子注入等工艺步骤奠定了基础。
（二）重要性
光刻机是集成电路制造的核心装备，其性能和技术水平直接影响着芯片的制程、性能和产量，随着电子产品对芯片集成度和性能要求的不断提高，光刻机的精度和分辨率也需要不断提升，以实现更小的制程节点和更高的芯片性能，可以说，没有先进的光刻机，就无法大规模生产出高性能、高集成度的芯片，也就无法满足现代社会对电子设备日益增长的需求。
光刻机的分类与应用领域
（一）分类
光刻机可按照不同的标准进行分类，按曝光方式可分为接触式、接近式和投影式光刻机，接触式光刻机中，掩模版与硅片直接接触，虽然图形转移精度高，但容易损伤掩模版和污染硅片；接近式光刻机在掩模版与硅片之间留有一定的间隙，避免了直接接触带来的问题，但由于衍射效应的限制，分辨率相对较低；投影式光刻机则是目前应用最广泛的类型，通过光学投影系统将掩模版上的图案缩小并投影到硅片上，能够在保证较高分辨率的同时，避免掩模版与硅片的直接接触，大大提高了生产效率和良品率。
从光源波长来看，可分为紫外光刻机、深紫外光刻机和极紫外光刻机，紫外光刻机使用汞灯产生的紫外光作为光源，波长一般在 436nm 左右，适用于较大规模的集成电路制造；深紫外光刻机采用波长更短的深紫外光源，如KrF准分子激光器（波长 248nm）和ArF准分子激光器（波长 193nm），可实现更高的分辨率和更小的制程节点，是目前中高端芯片制造的主流设备；极紫外光刻机则使用波长为 13.5nm 的极紫外光，能够实现更高的分辨率和更小的制程，是未来芯片制造技术的发展趋势，但目前其技术难度和成本极高，只有少数企业能够掌握。
（二）应用领域
光刻机不仅在集成电路制造领域发挥着至关重要的作用，还广泛应用于平面显示器、LED、MEMS（微机电系统）等多个领域，在平面显示器制造中，如液晶显示屏和有机发光二极管显示屏，光刻机用于制备TFT（薄膜晶体管）阵列等关键部件，以提高显示屏的分辨率和显示效果；在LED制造中，光刻机可用于制作LED芯片的外延层和电极等结构，提升LED的性能和发光效率；在MEMS领域，光刻技术则用于制造各种微型传感器、执行器和微系统，如加速度计、陀螺仪等，这些微型器件在汽车、航空航天、消费电子等行业有着广泛的应用前景。
光刻机的发展历程与现状
（一）发展历程
光刻技术的发展可以追溯到20世纪50年代，当时的光刻机主要是为了满足小规模集成电路的生产需求，采用接触式曝光方式，结构简单，但精度有限，随着集成电路规模的不断扩大和制程的不断缩小，接触式光刻机逐渐无法满足要求，于是出现了接近式光刻机，到了20世纪70年代，投影式光刻机开始崭露头角，其通过光学投影的方式实现了更高分辨率的图案转移，极大地推动了集成电路产业的发展，此后，随着光源技术、光学系统、精密机械等方面的不断进步，光刻机的分辨率、套刻精度等性能指标不断提高，先后经历了从g线光刻机、h线光刻机到深紫外光刻机的发展过程。
进入21世纪，极紫外光刻机成为研究和开发的热点，由于极紫外光的波长极短，能够实现更小的制程节点，但同时也面临着极高的技术挑战，如极紫外光源的功率、稳定性，以及与之匹配的光刻胶、光学系统等问题，经过多年的努力，目前极紫外光刻机已经开始逐步应用于高端芯片的量产，标志着光刻技术进入了一个新的发展阶段。
（二）现状
目前，全球光刻机市场呈现出高度垄断的格局，主要由荷兰的ASML公司占据主导地位，其在高端光刻机领域拥有超过80%的市场份额，ASML公司在光刻技术研发方面投入巨大，不断推出先进的产品，如最新的NXE系列极紫外光刻机，能够满足7nm及以下制程节点的芯片制造需求，日本的尼康和佳能公司也曾是光刻机领域的重要参与者，但在市场竞争中逐渐落后于ASML，目前在市场份额和技术实力方面与ASML存在较大差距。
在国内，光刻机的研发和生产也取得了一定的进展，上海微电子装备（集团）股份有限公司是国内领先的光刻设备制造商，已经成功研制出了多款具有自主知识产权的光刻机产品，如600系列光刻机，能够应用于90nm到28nm工艺节点的芯片制造，国内还有一些科研机构和企业也在积极开展光刻机相关技术的研究工作，但总体来说，与国际先进水平相比仍存在较大差距。
光刻机的发展趋势
（一）技术创新
未来光刻机的技术发展将围绕进一步提高分辨率、套刻精度和生产率展开，通过采用更高数值孔径的光学系统、更短波长的光源以及更先进的浸没式光刻技术等手段来提高分辨率；优化光刻机的运动控制、定位系统和自动化程度，提高套刻精度和生产效率，目前正在研发的高数值孔径EUV光刻机和多波束扫描技术等，有望在未来进一步提升光刻机的性能。
（二）应用领域拓展
随着物联网、人工智能、5G通信等新兴技术的快速发展，对芯片的需求不仅局限于传统的计算和存储功能，还包括各种新型的传感器、射频器件、功率器件等，这将促使光刻机在更多领域的应用拓展，如生物芯片制造、光子芯片制造等领域，随着量子计算等前沿技术的探索，也可能为光刻机带来新的应用场景和发展机遇。
（三）产业合作与竞争加剧
在全球半导体产业竞争激烈的背景下，光刻机行业的合作与竞争也将更加复杂，各大光刻机厂商将加强与上下游企业的合作，共同攻克技术难题，推动产业发展；各国政府也将加大对本国半导体产业的支持力度，促进本土光刻机企业的发展，以降低对进口设备的依赖，这将导致光刻机市场的竞争格局发生变化，也为国内光刻机企业提供了发展的机遇和挑战。
光刻机作为半导体制造的核心装备，其重要性不言而喻，在未来，随着技术的不断创新和应用需求的不断拓展，光刻机将继续在半导体产业乃至整个科技领域发挥着不可替代的重要作用。
