石墨烯，这个由单层碳原子以六边形排列构成的二维材料，自 2004 年被英国曼彻斯特大学的物理学家安德烈·海姆（Andre Geim）和康斯坦丁·诺沃肖洛夫（Konstantin Novoselov）成功从石墨中分离出来后，便以其卓越的性能引发了科学界的广泛关注，迅速成为材料领域的一颗璀璨新星。
石墨烯的独特结构与性质
石墨烯的结构决定了其具有许多非凡的特性，它仅由一层碳原子构成，厚度约 0.335 纳米，是迄今为止发现的最薄的二维材料，这种独特的二维结构赋予了石墨烯极高的比表面积，达到 2630 平方米每克，使其在表面吸附、催化等领域具有巨大的应用潜力。
在力学性能方面，石墨烯表现出了惊人的强度和韧性，其杨氏模量高达 1.06×10^5 N/m，抗拉强度约为 130 GPa，是钢铁的数百倍，这意味着石墨烯在承受外力时不易变形和断裂，可用于制造高强度的复合材料，如在航空航天领域，添加到飞机机翼或航天器外壳材料中，能在大幅减轻重量的同时显著提高结构的强度和稳定性，降低能源消耗并提升载荷能力。
石墨烯的导电性更是令人瞩目，电子在石墨烯中的迁移速率极高，室温下的载流子迁移率可达 15000 cm²/Vs，远超硅等传统半导体材料，这使得石墨烯在微电子领域有着广阔的应用前景，有望用于制造更高速、更小尺寸、更低功耗的晶体管，从而推动芯片技术的进一步发展，实现电子产品性能的大幅提升，如运行速度更快的计算机处理器、更高分辨率的显示器以及更灵敏的传感器等。
石墨烯还具有良好的热导率，能够快速传导热量，可作为理想的散热材料应用于电子设备中，有效解决电子设备因散热不良而导致的性能下降和寿命缩短问题；它几乎是透明的，透光率高达 97.7%，可用于制备透明导电薄膜，应用于触摸屏、太阳能电池等光学器件领域，使这些设备在保持高透明度的同时具备良好的电学性能。
石墨烯的制备方法
随着对石墨烯研究的不断深入，科学家们已经开发出了多种制备方法，以满足不同应用场景对其的需求。
机械剥离法是一种较为简单且能实现高质量石墨烯制备的方法，通过使用胶带对石墨进行反复粘贴与撕离，利用石墨层与层之间相对较弱的范德华力，逐渐将石墨烯薄片从石墨中分离出来，这种方法可以获得晶格结构完整的石墨烯，适用于实验室小规模制备和对石墨烯质量要求较高的基础研究，其产率较低且难以实现大规模生产，无法满足工业化应用的需求。
氧化还原法是目前能够实现大规模生产的常用方法之一，该方法先将天然石墨与强酸和强氧化剂反应，在石墨层间插入含氧官能团，使石墨的层间距增大，然后经过超声处理得到氧化石墨烯分散液，再加入还原剂去除氧化石墨烯表面的含氧基团，最终得到石墨烯，这种方法成本低廉、生产效率高，但制备过程中可能会引入杂质和缺陷，影响石墨烯的部分性能，不过通过后续的处理和优化可以在一定程度上改善其性能，满足工业应用的基本要求。
化学气相沉积法（CVD）是一种重要的制备高质量、大面积石墨烯的方法，在高温和低压的条件下，将碳氢化合物气体（如甲烷、乙烯等）通入反应炉中，在金属催化剂（如铜、镍等）的作用下，碳氢化合物分解产生碳原子，这些碳原子会在基底表面沉积并逐渐生长成连续的石墨烯薄膜，CVD 法可以实现对石墨烯生长的精确控制，包括层数、晶格结构和面积等，所制备的石墨烯质量较高，适用于大规模生产和制备特定性能要求的石墨烯产品，如用于电子器件制造的高质量石墨烯薄膜。
外延生长法主要是通过在特定晶体衬底上生长石墨烯，在高温和超高真空环境下，使单晶碳化硅（SiC）表面的硅原子蒸发，剩余的碳原子重新排列形成石墨烯，该方法可以获得高质量的石墨烯，且其与衬底之间的结合较为紧密，有利于后续器件的制备，外延生长法对实验设备和技术要求较高，生长条件较为苛刻，成本也相对较高，限制了其在一些领域的广泛应用。

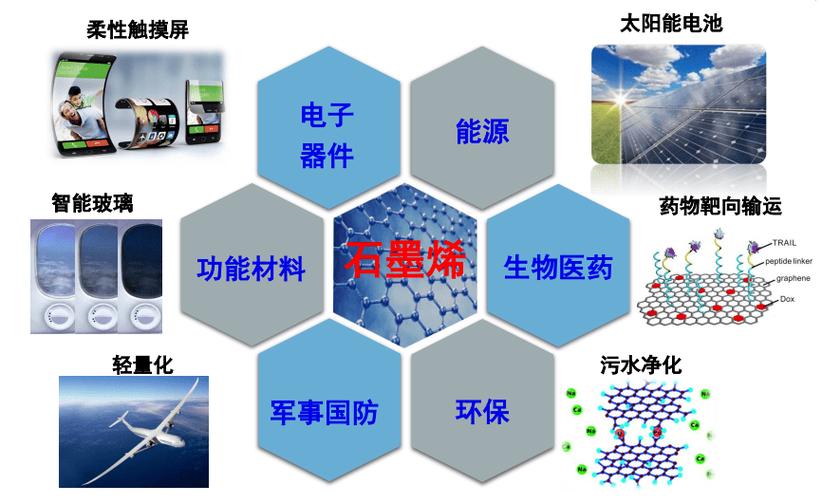

石墨烯的应用领域
（一）电子领域
在电子器件方面，石墨烯有望取代传统的硅材料成为下一代晶体管的基础材料，由于其高载流子迁移率和低电阻率，能够制造出更小尺寸、更高性能的晶体管，从而实现电子产品的微型化和高性能化，智能手机、电脑等电子设备在未来采用石墨烯晶体管后，运算速度将大幅提升，同时能耗将进一步降低，设备的响应速度更快、电池续航时间更长。
石墨烯还可应用于透明导电电极、射频识别标签、柔性显示屏等领域，透明导电电极可用于触摸屏、太阳能电池等设备，在保证透明度的同时实现良好的电学性能；射频识别标签则可借助石墨烯的高导电性和可印刷性，提高标签的识别距离和读取速度；柔性显示屏采用石墨烯作为电极或导电层，能够使显示屏更加轻薄、柔韧和耐用，可应用于可穿戴设备、折叠屏手机等产品。
（二）能源领域
石墨烯在能源存储和转换方面展现出巨大的应用潜力，在超级电容器领域，石墨烯的高比表面积和优异的导电性使其成为理想的电极材料，基于石墨烯的超级电容器具有充电速度快、能量密度高、循环寿命长等优点，能够在短时间内快速充放电，为电动汽车、混合动力汽车等提供强大的瞬时功率支持，提高车辆的启动性能和加速性能，石墨烯还可应用于锂离子电池的阳极材料改性，通过添加石墨烯可以提高电池的充放电效率、增加电池容量和延长电池循环寿命。
在太阳能电池方面，石墨烯可作为透明导电氧化物（TCO）的替代材料，用于制备太阳能电池的电极，其高透光性和良好的导电性能够提高太阳能电池的光吸收效率和光电转换效率，降低太阳能电池的生产成本，推动太阳能光伏产业的发展。
（三）复合材料领域
将石墨烯与其他材料复合，可以制备出具有优异性能的新型复合材料，在高分子复合材料中，添加少量的石墨烯即可显著提高材料的力学性能、热性能和电学性能，在汽车内饰件、航空器材部件等方面应用石墨烯增强的高分子复合材料，能够在减轻重量的同时提高部件的强度和刚度，降低能源消耗；在建筑领域，使用石墨烯复合材料可以增强建筑材料的韧性和耐久性，提高建筑物的安全性和使用寿命。
在金属基复合材料方面，石墨烯的加入可以改善金属的耐磨性、耐腐蚀性和耐高温性能，如在铝合金中添加石墨烯制成的金属基复合材料，可用于制造汽车零部件、航空航天零部件等，提高其在恶劣环境下的使用寿命和可靠性，石墨烯还可与陶瓷、水泥等材料复合，制备出高性能的陶瓷基复合材料和水泥基复合材料，广泛应用于电子封装、耐火材料等领域。
（四）生物医学领域
石墨烯及其衍生物在生物医学领域也具有广泛的应用前景，由于其具有良好的生物相容性、较大的比表面积和可调的表面化学性质，可作为药物载体用于药物输送，通过将药物分子负载到石墨烯表面或包裹在石墨烯内部，可以实现药物的靶向输送和可控释放，提高药物的治疗效果并降低副作用，将抗癌药物负载到石墨烯上，可使药物精准地作用于肿瘤细胞，减少对正常细胞的的损害。
石墨烯还可应用于生物传感器、生物成像、组织工程等领域，在生物传感器方面，利用石墨烯对生物分子的高灵敏度检测能力，可制备出检测血糖、蛋白质、DNA 等多种生物分子的传感器；在生物成像领域，功能化的石墨烯量子点可作为荧光探针用于细胞成像和体内成像；在组织工程中，石墨烯支架材料可为细胞的生长和增殖提供良好的微环境，促进组织再生和修复。
（五）其他领域
在环保领域，石墨烯可作为吸附材料用于水处理和空气净化，其超大的比表面积使其对重金属离子、有机污染物等具有较强的吸附能力，能够有效去除水中的污染物，净化水质；在空气净化方面，石墨烯基吸附剂可吸附空气中的有害气体和颗粒物，改善空气质量，将石墨烯制成滤芯应用于空气净化器或水处理设备中，可提高设备的净化效率和效果。
在防护材料领域，石墨烯的高强度和柔韧性使其成为理想的防护材料原料，可用于制造防弹衣、防爆服等防护装备，在保证轻便的同时提供可靠的防护性能；也可应用于航空航天领域的隔热防护层、电磁屏蔽材料等，满足特殊环境下的防护需求。
石墨烯还在传感器、润滑材料、功能性涂层等领域有着潜在的应用价值，在传感器方面，石墨烯可应用于压力传感器、温度传感器、湿度传感器等多种传感器的制备；在润滑材料领域，石墨烯作为添加剂可提高润滑油的减摩抗磨性能；在功能性涂层方面，如防腐涂层、抗菌涂层等，石墨烯的添加可赋予涂层特殊的性能。
石墨烯凭借其独特的结构和优异的性能，在众多领域都展现出了巨大的应用潜力，虽然目前石墨烯技术仍处于不断发展和完善的阶段，但随着制备技术的进一步突破和应用研究的深入，相信在不久的将来，石墨烯将在更多的领域实现商业化应用，为人类社会的发展带来深远的影响，引领我们进入一个以新材料为基础的全新科技时代。
