在当今高度数字化和信息化的时代,芯片无处不在,它们如同电子设备的“大脑”,驱动着现代社会的运转,从智能手机到自动驾驶汽车,从医疗仪器到军事装备,芯片的应用广泛且深入,其性能与可靠性直接关系到产品的整体质量和用户体验,而确保芯片能够稳定、高效运行的关键之一,便是芯片测试技术,本文将深入探讨芯片测试技术的奥秘,从其基本概念到实际应用,再到面临的挑战与未来展望,为您全面呈现这一至关重要的技术领域。
芯片测试的重要性
1、质量保障:芯片生产涉及复杂工艺,任何微小疏漏都可能导致功能失效,测试是筛选不良芯片、保证产品质量的关键步骤,确保只有符合标准的芯片进入市场,避免因芯片故障引发的产品召回或安全事故,从而维护企业声誉和消费者权益,在汽车电子领域,芯片质量问题可能危及行车安全;在医疗设备中,故障芯片可能影响诊断结果甚至患者生命。
2、性能评估:通过测试可以准确了解芯片的性能指标,如运算速度、功耗、信号传输速率等,为芯片在不同应用场景下的选型和应用提供依据,这有助于工程师根据具体需求选择最适合的芯片,优化产品性能,提高产品的市场竞争力,比如在高性能计算领域,需要选择运算能力强大的芯片;而在物联网设备中,低功耗芯片则是首选。
3、研发反馈:在芯片设计研发过程中,测试数据能够为设计团队提供宝贵的反馈信息,帮助他们发现设计中的缺陷和不足之处,进而改进设计、优化工艺流程,这种从测试到设计的闭环反馈机制,推动了芯片技术的不断进步和创新发展,通过对测试结果的分析,设计师可以调整电路布局、优化逻辑结构,提高芯片的集成度和性能。
芯片测试的类型和方法
(一)晶圆测试(CP Test)
1、定义与目的:晶圆测试是在晶圆制造完成后、芯片封装前,对晶圆上的芯片进行的电性测试,其主要目的是筛选出不良芯片,避免浪费封装成本;验证芯片的基本性能是否达到设计规格要求;收集芯片的参数数据,用于晶圆良率分析、工艺优化和失效分析。
2、测试流程
- 晶圆装载:机械手从 FOUP(Front Opening Unified Pod)中取出晶圆并放入探针台(Probe Station)。
- 对位校准:利用视觉系统(Vision System)精确对齐晶圆和探针卡,确保探针与芯片焊盘正确接触。
- 探针接触:探针卡下降并与芯片焊盘建立电气连接,进行信号传输。
- 电性测试:自动测试设备(ATE,Automatic Test Equipment)执行各种测试程序,测量芯片的直流参数(如工作电压、漏电流等)、交流参数(如时序特性、传播延迟等)以及功能测试(如逻辑功能、存储器读写等)。
- 数据处理:记录每个芯片的测试结果,形成包含 Bin 分类、电性参数等信息的 Wafer Map。
- 不良芯片标记:通过软件或激光/墨点标记系统,对不合格芯片进行标记,以便后续处理。
- 晶圆卸载:处理完成的晶圆被放回 FOUP,等待后续的切割、封装等工序。
3、测试内容
- 直流测试(DC Test):检查芯片在不同直流电压下的电学特性,包括工作电压、漏电流、静态电流等,以确保芯片在正常电压范围内能够稳定工作,并且漏电情况符合要求,对于处理器芯片,需要精确测量其在不同工作电压下的漏电流,过大的漏电流可能导致芯片发热、功耗增加甚至损坏。
- 交流测试(AC Test):评估芯片在交流信号下的性能表现,如时序测试用于验证信号的传输延迟是否符合设计规范,确保数据传输的准确性;传播延迟测试衡量信号在芯片内部各个模块之间传输所需的时间,对于高速芯片尤为重要,直接影响其运行速度;工作频率测试则确定芯片能够在多高的频率下稳定工作,这是衡量芯片性能的关键指标之一。
- 功能测试(Functional Test):针对芯片的设计功能进行全面检测,如对于存储芯片,要测试其读写操作是否正常、数据存储是否可靠;对于处理器芯片,则要检验其算术运算、逻辑运算、指令执行等功能是否正确无误,还包括特殊模式测试,如扫描链测试(Scan Chain Test)用于检测芯片内部的可测试性结构是否完整,内建自测试(BIST,Built - In Self - Test)则通过芯片内部集成的测试电路对特定功能模块进行自我检测。
(二)最终测试(FT Test)
1、定义与目的:这是芯片封装后的最终质量检测环节,确保封装过程没有引入新的问题,保证成品芯片在实际工作环境中的可靠性和稳定性,经过封装后的芯片可能会受到封装材料、工艺等因素的影响,出现如引脚短路、开路、封装体破损等问题,最终测试旨在将这些有缺陷的芯片拒之门外,保障交付给客户的是合格的产品。
2、测试流程
- 芯片装载:采用 Handler 设备(上下料设备)自动上料,将封装好的芯片输送到测试工位。
- 电性测试:由 ATE 执行全功能测试,包括直流参数测试、交流参数测试以及功能测试,再次确认芯片的各项电性能指标是否符合要求。
- 环境测试:部分情况下,还会进行环境适应性测试,如高温/低温测试,以模拟芯片在不同极端温度条件下的工作状态;老化测试则通过长时间施加工作应力或高温烘烤等方式,加速芯片的老化过程,提前暴露潜在的可靠性问题,评估芯片的寿命和稳定性。
- 数据处理与分选:记录每颗芯片的测试结果,并根据性能等级进行分类,CPU 芯片可能会按照主频高低、功耗大小等指标进行分级筛选,对于不合格的芯片进行标记或淘汰,合格的芯片则进入下一步的包装流程。
3、测试内容
- 封装影响测试:检查封装工艺对芯片性能的影响,包括引脚接触是否良好、封装材料是否存在气泡或裂纹等缺陷、封装后的散热性能是否达标等,引脚接触不良会导致信号传输不稳定或电阻增大,影响芯片的正常通信;散热问题则可能在芯片长时间工作时引发过热现象,降低芯片的可靠性和使用寿命。
- 可靠性测试:除了上述提到的老化测试外,还可能包括抗电磁干扰(EMI)测试,评估芯片在复杂电磁环境下能否正常工作,不受外界电磁信号的干扰;静电放电(ESD)防护测试,检测芯片对静电放电的承受能力,防止静电击穿芯片内部的敏感结构造成损坏;以及温湿度循环测试,模拟不同气候条件下芯片的工作状态,确保其在各种恶劣环境下都能保持稳定性能。
芯片测试面临的挑战
(一)测试复杂度提升
1、架构复杂:随着芯片设计朝着高性能、多功能方向发展,其内部架构日益复杂,集成了更多的晶体管、IP 核以及各种复杂的电路模块,这使得测试向量的设计和生成变得极为困难,需要考虑的因素呈指数级增长,一款高端服务器芯片可能集成了数十亿个晶体管和多个高性能计算核心、图形处理单元等,要全面测试其功能和性能,需要设计海量且精准的测试向量,以确保覆盖所有可能的工作场景和边界条件。
2、技术更新换代快:半导体技术不断演进,新的工艺节点和设计方法层出不穷,从传统的平面工艺到先进的FinFET、GAAFET 等三维晶体管技术,每一次技术跨越都带来了新的挑战,新的工艺可能导致芯片的电气特性发生变化,原有的测试方法和设备可能不再适用,需要不断研发新的测试技术和解决方案,随着制程工艺向更小纳米尺度发展,量子效应等微观现象逐渐凸显,这对测试设备的精度和灵敏度提出了更高要求,同时也增加了测试数据处理和分析的复杂性。
3、异构集成:为了实现更高的性能和功能密度,现代芯片越来越多地采用异构集成技术,将不同材质、不同功能的芯片或模块整合在一起,如在一颗系统级芯片(SoC)中集成了数字芯片、模拟芯片、射频芯片以及各种传感器和存储器等不同类型的组件,这些异构组件各自具有独特的电气特性和工作频率,给统一的测试带来了巨大困难,需要针对不同组件开发专门的测试接口和测试方法,同时还要确保它们之间的协同工作正常。
(二)成本压力

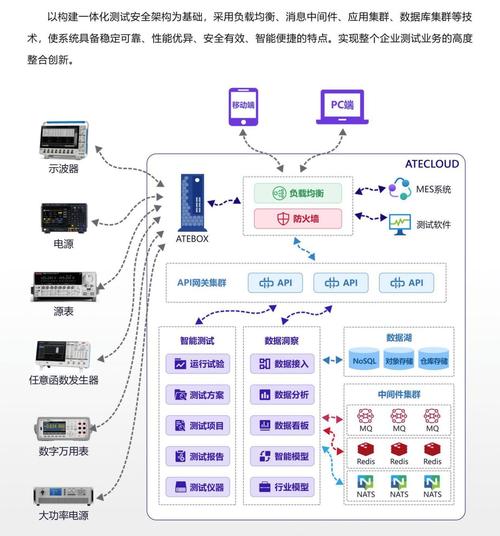

1、设备昂贵:先进的芯片测试设备价格高昂,尤其是高性能的 ATE、高分辨率的示波器、高精度的电源供应器等关键设备,往往需要数百万甚至上千万元的投资,而且这些设备技术更新换代快,为了保持竞争力和技术领先,企业需要不断购置新设备,这对于芯片测试企业来说是一笔巨大的资金负担,一家大型芯片制造企业在新建一条先进的芯片测试生产线时,光测试设备的采购成本就可能占到整个项目投资的一大半。
2、人力成本高:芯片测试需要专业的技术人员来操作和维护设备、设计和执行测试程序、分析测试数据,这些专业人才的培养周期长、门槛高,因此人力成本也相对较高,一个经验丰富的芯片测试工程师可能需要数年的实践积累和专业知识学习,其薪酬待遇自然不菲,为了应对复杂的测试任务和不断提高的测试要求,企业还需要投入大量资源进行员工培训和技术交流活动,进一步提升了人力
