汽车充电桩安装:流程、要点及注意事项全解析

03u百科知识网

本文目录导读:

  1. 汽车充电桩安装流程
  2. 汽车充电桩安装技术要点
  3. 汽车充电桩安装注意事项

在新能源汽车日益普及的今天,汽车充电桩的安装成为了众多车主关注的焦点,一个安全、高效、合规的充电桩安装,不仅能为新能源汽车的使用提供便利,更是保障用电安全的关键环节,本文将详细阐述汽车充电桩安装的相关内容,包括安装流程、技术要点以及需要注意的重要事项,为有需要的车主提供全面的指导。

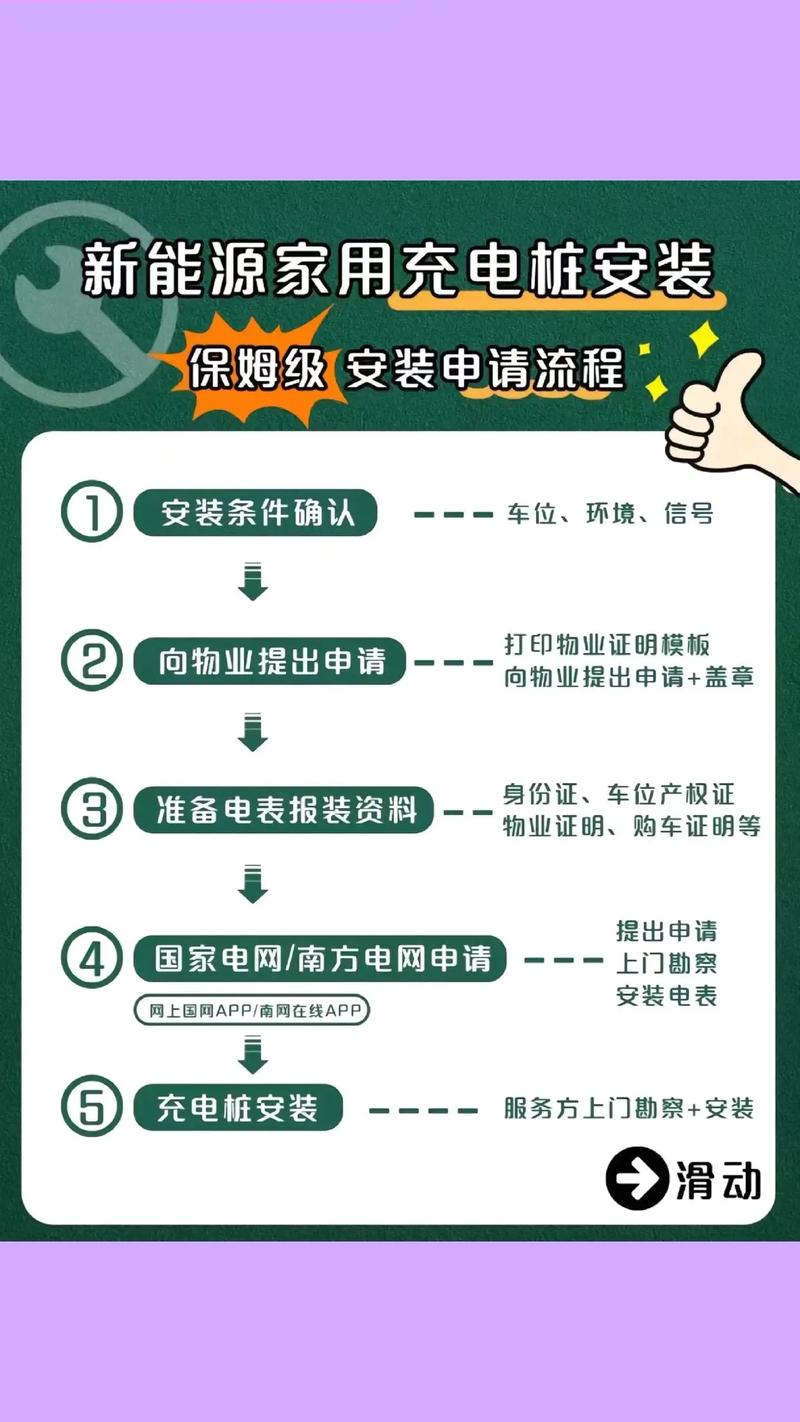

汽车充电桩安装流程

(一)前期准备

1、确定安装位置

- 私人充电桩通常安装在自家车位附近,需考虑电力供应是否方便,同时要避免影响其他车辆通行和小区公共设施,对于商业充电桩,选址则要考虑人流量、车流量以及周边配套设施等因素,确保有足够的空间和合适的电力接入条件。

- 在小区内选择停车位时,要尽量选择距离配电箱较近的位置,以减少电缆铺设的长度和成本。

2、物业沟通与审批

- 无论是私人还是商业充电桩安装,都需要与相关物业进行沟通,对于私人充电桩,需向物业提交安装申请,说明安装位置、充电桩型号等信息,获取物业的书面同意,物业可能会对充电桩的安全性、对小区电网的影响等方面进行评估。

- 商业充电桩安装涉及到更多的利益方,除了物业,还可能需要与当地的规划部门、电力部门等沟通协调,办理相关的审批手续,如用地许可、规划许可证等。

3、电力申请与勘查

- 联系当地供电公司,申请用电报装业务,供电公司会安排工作人员到现场进行勘查,评估电力容量是否满足充电桩的安装需求,如果电力容量不足,可能需要进行电网改造或增容。

- 勘查内容包括变压器容量、线路负载能力、供电半径等,若小区变压器容量较小,无法满足多辆电动汽车同时充电的需求,就需要考虑对变压器进行增容改造。

(二)设备安装

1、基础施工(针对地面式充电桩)

- 根据设计要求进行基础开挖,深度和尺寸应符合规范,基础一般采用混凝土浇筑,以确保充电桩的稳定性,在浇筑过程中,要注意振捣密实,避免出现蜂窝麻面等质量问题。

- 普通家用充电桩的基础尺寸可能为 1m×1m×0.2m(长×宽×高),混凝土标号为 C25。

2、充电桩主体安装

- 按照厂家提供的安装说明书,将充电桩固定在基础上,使用合适的螺栓将充电桩与基础连接牢固,并确保充电桩垂直度符合要求。

- 要连接好充电桩的电源线和通信线,电源线应采用符合国家标准的电缆,其截面积应根据充电桩的功率大小进行选择,通信线用于实现充电桩与管理系统之间的数据传输,要保证连接可靠。

3、防雷与接地装置安装

- 为防止雷电对充电桩造成损坏,必须安装防雷装置,防雷器应安装在电源进线处,接地电阻应不大于 10Ω,接地系统可以采用联合接地方式,将充电桩的金属外壳、防雷装置等与接地极可靠连接。

- 接地极可采用角钢、钢管或铜棒等材料制作,埋深应不小于 0.8m,间距应符合设计要求。

汽车充电桩安装技术要点

(一)电气安全要点

1、短路保护

- 充电桩内部应配备短路保护装置,如空气开关或熔断器,当电路发生短路故障时,能够迅速切断电源,防止火灾等安全事故的发生,短路保护装置的额定电流应根据充电桩的额定电流合理选择。

- 对于一个额定电流为 32A 的充电桩,可选择额定电流为 40A 的空气开关作为短路保护装置。

2、漏电保护

- 安装漏电保护器是防止触电事故的重要措施,漏电保护器应具备高灵敏度和快速动作特性,其额定漏电动作电流不应大于 30mA,当检测到漏电电流达到设定值时,漏电保护器应在规定时间内跳闸,切断电源。

- 在选择漏电保护器时,要注意其与充电桩的工作电压和电流相匹配。

(二)通信与监控要点

1、通信协议

- 充电桩应支持主流的通信协议,如 GB/T 27930(电动汽车非车载传导式充电机与电池管理系统之间的通信协议)等,这样可以保证充电桩与不同品牌、型号的电动汽车之间能够正常通信,实现充电控制和状态监测等功能。

2、监控系统

- 建立完善的充电桩监控系统,实时监测充电桩的运行状态,包括充电电压、电流、温度、电量等参数,通过监控系统可以及时发现异常情况,并进行远程控制和故障报警。

- 当充电桩出现过温故障时,监控系统可以自动发送报警信息给管理人员,并采取相应的保护措施,如停止充电等。

汽车充电桩安装注意事项

(一)环境适应性

1、防水防潮

- 充电桩应具备良好的防水防潮性能,尤其是在户外环境中使用的充电桩,其防护等级应不低于 IP54(防尘防水等级),以防止雨水、灰尘等进入充电桩内部,造成电气短路等故障。

- 对于安装在潮湿环境中的充电桩,如地下室或靠近水源的地方,要采取额外的防水措施,如增加防水密封胶条、设置排水孔等。

2、耐候性

- 考虑到充电桩长期暴露在户外环境中,会受到阳光、风雪、温度变化等自然因素的影响,因此充电桩的材料和部件应具有良好的耐候性,充电桩的外壳应采用抗紫外线、抗老化的材料制作,以延长其使用寿命。

(二)消防要求

1、消防设施配备

- 在充电桩附近应配备必要的消防设施,如灭火器等,灭火器的类型和数量应根据充电桩的数量和布局进行合理配置,每组充电桩应至少配备一个灭火器,且灭火器的灭火级别应满足火灾初期扑救的要求。

2、防火分隔

- 对于集中布置的充电桩区域,应采用防火分隔措施将其与其他区域隔离开来,防火分隔可以采用防火墙、防火卷帘等方式,以防止火灾蔓延扩大。

汽车充电桩的安装是一项涉及多个环节和专业领域的复杂工程,需要严格按照相关标准和规范进行操作,从前期的准备到设备的安装,再到后续的调试与验收,每一个步骤都至关重要,只有确保安装质量,才能为新能源汽车的安全可靠充电提供保障,推动新能源汽车产业的健康发展。
