在当今高度数字化和信息化的时代,半导体材料无疑成为了现代科技的核心基石,从我们日常使用的智能手机、计算机,到关乎国计民生的军事、航空航天、医疗等领域,半导体材料都发挥着不可或缺的关键作用,本文将深入探讨半导体材料的类型、特性、制备工艺、应用领域以及面临的挑战与未来发展趋势,旨在全面展现这一神奇材料在科技世界中的重要地位与广阔前景。

半导体材料是一类导电能力介于导体(如金属)和绝缘体(如陶瓷、橡胶)之间的特殊材料,其独特的电学性质使其能够对电流进行有效的控制和调节,从而实现各种复杂的电子功能,常见的半导体材料主要包括硅(Si)、锗(Ge)、砷化镓(GaAs)、氮化镓(GaN)等元素半导体以及由两种或多种元素组成的化合物半导体。

硅作为最常见的半导体材料,具有丰富的资源、优良的半导体性能、稳定的化学性质以及成熟的加工工艺等诸多优点,它广泛应用于集成电路(IC)、太阳能电池等领域,是目前电子工业的基础材料,在计算机芯片制造中,高纯度的单晶硅被用作衬底材料,通过光刻、蚀刻、掺杂等一系列精密工艺,在其表面构建出复杂的集成电路图案,实现数据的高速处理和存储。

随着科技的不断发展,对半导体材料的性能提出了更高的要求,在一些高速、高频、高温、高功率等特殊应用场景下,硅材料的物理极限逐渐显现出来,在卫星通信、雷达系统等高频领域,硅材料的电子迁移率相对较低,导致信号传输速度和效率受到限制,这就促使科学家们寻找其他性能更优异的半导体材料,如化合物半导体。

砷化镓以其较高的电子迁移率、良好的热稳定性和直接带隙结构等特点,在光电子领域展现出了巨大的优势,它是制造发光二极管(LED)、激光二极管(LD)、微波器件、高速集成电路等的关键材料,在 LED 照明领域,砷化镓基 LED 具有发光效率高、能耗低、寿命长等优点,逐渐取代了传统的白炽灯和荧光灯,成为节能环保的主流照明技术之一,在通信领域,基于砷化镓的微波器件能够在高频段实现低噪声、高增益的信号放大和传输,满足了 5G 通信等高速无线通信技术的需求。

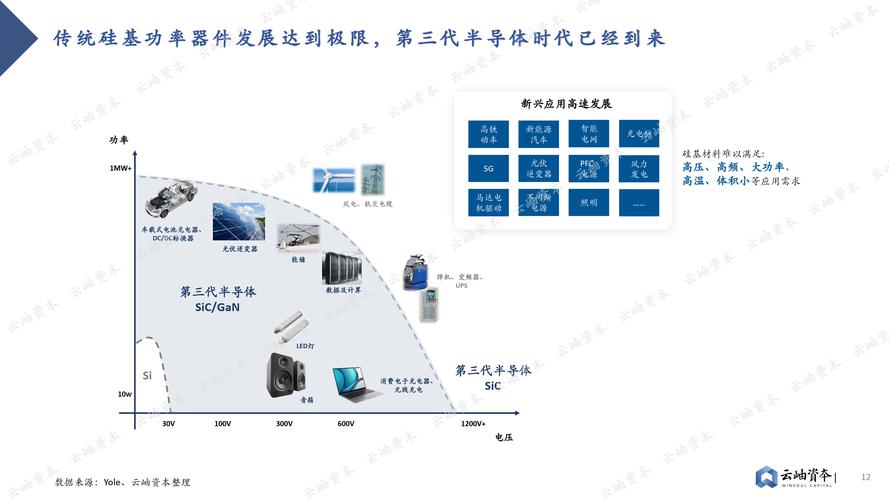

氮化镓作为一种新兴的宽禁带半导体材料,具有禁带宽度大、击穿电压高、电子饱和漂移速度高、热导率低等优点,在功率电子和光电子领域有着广泛的应用前景,在功率电子方面,氮化镓功率器件能够实现更高的功率密度、更高的转换效率和更低的能耗,可应用于电力传输、新能源汽车充电桩、数据中心电源等领域,有助于提高能源利用效率和减少碳排放,在光电子领域,氮化镓可用于制造紫外发光二极管、激光器等器件,在杀菌消毒、光通信、生物检测等领域具有重要应用价值。

除了上述几种常见的半导体材料外,还有一些新型半导体材料正在不断涌现,如碳化硅(SiC)、碲化锌(ZnTe)、锑化物(Sb2Te3)等,这些新型材料各自具有独特的物理和化学性质,为半导体技术的发展注入了新的活力,有望在未来的高科技领域发挥重要作用。

半导体材料的制备工艺对于其性能和应用至关重要,半导体材料的制备包括晶体生长、杂质掺杂、外延生长、光刻、蚀刻等多个环节。

晶体生长是制备高质量半导体材料的基础,目前常用的晶体生长方法有直拉法(CZ 法)、区熔法(FZ 法)、外延生长法等,直拉法适用于生长大直径的单晶硅棒,通过将多晶硅原料在高温下熔化,然后缓慢拉制出单晶硅棒,这种方法能够生长出高质量、大尺寸的单晶硅,满足大规模集成电路制造的需求,区熔法主要用于生长高纯度的单晶硅,通过在硅棒局部区域形成熔区,使杂质在熔区中富集并随着熔区的移动而去除,从而获得高纯度的单晶硅,常用于制造对材料纯度要求极高的半导体器件,外延生长法则是在衬底材料表面生长一层与衬底晶格匹配的薄层材料,可以实现不同材料体系的组合和集成,提高器件的性能和功能。

杂质掺杂是通过向半导体材料中引入特定的杂质原子来改变其电学性能的过程,根据杂质原子的不同类型和浓度,可以使半导体材料呈现出 N 型或 P 型导电特性,在硅材料中掺入少量的磷(P)原子,由于磷原子的最外层有 5 个电子,比硅原子多 1 个电子,这个多余的电子容易被激发成为自由电子,从而使硅材料表现出 N 型导电特性;相反,如果掺入少量的硼(B)原子,硼原子的最外层只有 3 个电子,会从硅原子中获得 1 个电子形成共价键,从而产生一个空穴,使硅材料表现出 P 型导电特性,通过精确控制杂质掺杂的类型、浓度和分布,可以制造出具有特定电学性能的半导体器件。

杂质掺杂后通常需要进行外延生长工艺,以在掺杂的衬底上生长出一层纯净或具有特定掺杂的外延层,进一步提高器件的性能和可靠性。

光刻和蚀刻工艺则是半导体制造中实现微细加工的关键技术,光刻是利用光的衍射和干涉原理,将设计好的电路图案转移到光刻胶薄膜上的过程,在半导体衬底表面涂上一层光刻胶,然后使用光刻机将掩模版(Mask)上的电路图案曝光到光刻胶上,曝光后,光刻胶在显影液中会发生溶解或保留,从而形成与掩模版图案相对应的光刻胶图形,蚀刻是将未被光刻胶保护的部分衬底材料去除的过程,根据蚀刻剂的不同可以分为湿法蚀刻和干法蚀刻,湿法蚀刻是利用化学溶液与衬底材料发生化学反应来实现蚀刻,而干法蚀刻则是利用等离子体轰击衬底表面进行溅射蚀刻,通过多次光刻和蚀刻步骤的重复操作,可以在半导体衬底上构建出复杂的多层互连电路结构。

半导体材料凭借其独特的电学、光学、热学等性能,广泛应用于众多领域,深刻改变了人们的生活和社会的发展。

在电子信息领域,半导体材料是集成电路的核心基础,从简单的逻辑门电路到复杂的微处理器、存储器等大规模集成电路,都是由半导体材料经过精密加工制造而成,随着集成电路技术的飞速发展,芯片的集成度越来越高,性能不断提升,体积却越来越小,这使得电子设备能够具备更强的计算能力、更高的运行速度和更低的功耗,现代智能手机中的芯片集成了数十亿个晶体管,能够在极短的时间内完成大量的数据处理任务,支持高清图像显示、多任务运行、高速通信等多种复杂功能,半导体材料还广泛应用于各类电子元件的制造,如二极管、三极管、场效应管等,这些电子元件是构成各种电子设备的基本单元,广泛应用于电力电子、通信、计算机、消费电子等行业。

半导体材料在光电子领域的应用也日益广泛,发光二极管(LED)作为一种新型的固态光源,因其高效节能、寿命长、色彩丰富等优点,已经在照明、显示、信号指示等领域得到了广泛应用,在照明领域,LED 照明技术逐渐取代了传统的白炽灯和荧光灯,成为家庭、商业、工业照明的主流选择,在显示技术领域,LED 显示屏凭借其高亮度、高对比度、广视角等特点,广泛应用于户外广告、体育场馆、舞台演艺等场所的大屏幕显示以及室内的电视、电脑显示器等中小尺寸显示设备,半导体激光器也是光电子领域的重要应用之一,它在光纤通信、激光加工、医疗美容、光盘存储等领域发挥着关键作用,在光纤通信中,半导体激光器作为光源,能够将电信号转换为光信号,并通过光纤进行高速传输,大大提高了通信的容量和距离;在激光加工领域,半导体激光器的高能量密度和高精度聚焦特性使其能够对各种材料进行精确切割、焊接、打标等加工操作。

半导体材料在新能源领域同样具有重要的应用前景,太阳能电池作为一种清洁可再生能源技术,其核心部件就是由半导体材料制成的光伏电池片,目前市场上主流的太阳能电池是基于硅材料的,包括单晶硅和多晶硅太阳能电池,随着技术的不断进步,光伏电池的转换效率不断提高,成本逐渐降低,化合物半导体材料如砷化镓、铜铟镓硒(CIGS)等也被用于制备高效的太阳能电池,它们在某些特定条件下具有更高的光电转换效率和更好的稳定性,半导体材料还在新能源汽车领域有着广泛的应用,如功率半导体器件是新能源汽车电机驱动系统、电池管理系统等关键部分的核心元件,能够实现电能的高效转换和控制,推动新能源汽车产业的发展。

半导体材料在航空航天、军事国防等高端领域也发挥着不可替代的作用,在航空航天领域,半导体材料被用于制造各种高性能的电子设备,如飞机的飞行控制系统、导航系统、通信系统等,这些电子设备需要具备高可靠性、抗辐射、耐高温等特殊性能,以满足航空航天环境的苛刻要求,采用特殊的抗辐射工艺制造的集成电路能够在太空高能粒子辐射环境下稳定工作,确保航天器的正常运行,在军事国防领域,半导体材料广泛应用于雷达、电子战、通信指挥、武器装备制导等系统,先进的半导体技术能够提高军事装备的性能和作战效能,增强国家的国防实力,相控阵雷达利用半导体材料制成的移相器能够实现快速精确的波束扫描和指向控制,大大提高了雷达的探测精度和抗干扰能力;在导弹制导系统中,高精度的半导体传感器和集成电路能够实时获取目标信息并进行精确的轨道修正和命中
