图像传感器的原理与应用

03u百科知识网

本文目录导读:

  1. 图像传感器的基本原理
  2. 图像传感器的主要类型
  3. 图像传感器的应用领域
  4. 图像传感器的未来发展趋势

在当今数字化时代,图像传感器无疑是现代科技中不可或缺的重要组成部分,从我们日常使用的数码相机、智能手机,到专业的医疗影像设备、航空航天探测仪器,再到工业自动化生产线上的视觉检测系统等,图像传感器都发挥着至关重要的作用,它就如同一个敏锐的“电子眼”,将现实世界中的光学图像转化为能够被电子设备处理和分析的数字信号,为我们开启了一扇洞察世界的数字化窗口,本文将深入探讨图像传感器的基本原理、主要类型以及其在各个领域的广泛应用,并对未来图像传感器的发展趋势进行展望。

图像传感器的基本原理

图像传感器的核心功能是将入射的光学图像转换为电信号,其基本工作原理基于光电效应,即当光线照射到某些特定材料上时,会激发材料内部的电子,从而产生电流或电压的变化,这个变化经过后续的电路处理和转换,最终形成数字图像数据。

具体来说,图像传感器通常由多个像素单元组成,这些像素单元以阵列的形式排列,每个像素单元都能够独立地感知光线的强度和颜色信息,当光线照射到像素单元上时,像素单元内的光电二极管或其他光电转换元件会根据光线的强弱产生相应的电荷积累,通过控制光照时间和读取电荷的时间间隔,可以精确地测量和记录每个像素单元所接收到的光信号强度,随后,这些模拟信号会被模数转换器(ADC)转换为数字信号,以便后续的图像处理和存储。

图像传感器的主要类型

(一)电荷耦合器件(CCD)图像传感器

CCD 是一种早期且广泛使用的一种图像传感器技术,它具有高分辨率、高灵敏度和低噪声等优点,特别适用于对图像质量要求较高的专业摄影和科学成像领域,CCD 图像传感器通过在硅基底上形成的光敏区域来捕捉光线,并将产生的电荷逐行转移到输出寄存器中进行读取,其结构相对复杂,制造成本较高,且功耗较大,这在一定程度上限制了其在便携式设备中的应用。

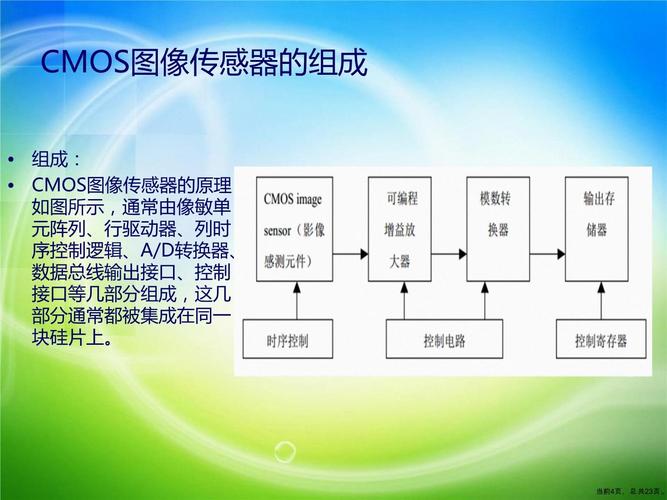

(二)金属氧化物半导体(CMOS)图像传感器

随着半导体技术的发展,CMOS 图像传感器逐渐崭露头角并成为主流,CMOS 图像传感器将光电转换、信号放大和模数转换等功能集成在单个芯片上,具有成本低、功耗小、集成度高和读取速度快等显著优势,这使得 CMOS 图像传感器广泛应用于智能手机、平板电脑、安防监控摄像头等消费电子产品中,满足了人们对便携性和实时性的要求,尽管在图像质量的某些方面,如高感光度下的噪声控制,早期 CMOS 图像传感器可能稍逊于 CCD,但随着技术的不断进步,这种差距已经越来越小,如今许多高端 CMOS 图像传感器已经能够提供与 CCD 相媲美甚至更出色的图像性能。

图像传感器的应用领域

(一)消费电子领域

在智能手机和数码相机中,图像传感器是核心部件之一,它直接影响着拍摄照片的质量和视频录制的效果,高分辨率、高动态范围和快速对焦能力成为了各大厂商竞争的关键指标,安防监控摄像头也是图像传感器的重要应用市场,无论是城市街道、商业场所还是居民住宅区,随处可见的监控摄像头依靠图像传感器实时捕捉图像信息,为社会治安和公共安全提供了有力的保障。

(二)医疗领域

图像传感器在医学成像诊断中发挥着关键作用,X 射线成像设备利用图像传感器检测 X 射线穿过人体后的衰减情况,生成内部器官和组织结构的图像,帮助医生发现病变和疾病,内窥镜检查中也广泛使用微型图像传感器,将探头伸入人体内部,直接获取消化道、呼吸道等部位的图像,为疾病的诊断和治疗提供了直观的依据,在医学显微镜中,图像传感器能够将微观生物组织的图像清晰地呈现给医生和研究人员,促进了医学研究和临床诊断的发展。

(三)工业自动化领域

在工业生产线上,视觉检测系统是保证产品质量和生产效率的重要工具,而图像传感器则是视觉检测系统的“眼睛”,它可以用于检测产品表面的缺陷、尺寸精度、形状是否符合标准等,在汽车制造中,图像传感器可以检测车身零部件的焊接质量、涂层厚度是否均匀;在电子制造中,可用于检测电路板上的焊点缺陷、元件安装位置是否正确等,通过对图像数据的分析和处理,及时发现生产中的问题,提高产品的合格率,降低生产成本。

(四)航空航天与国防领域

在航空航天探测中,图像传感器搭载在卫星、飞船和火箭上,负责拍摄地球表面、其他天体以及太空环境的照片和视频,这些图像数据对于了解地球的自然地理状况、气候变化、资源分布等具有重要意义,同时也为人类探索宇宙奥秘提供了珍贵的资料,在国防领域,图像传感器应用于军事侦察、目标识别与跟踪等方面,无人机和卫星上的高清图像传感器能够实时获取敌方阵地的情报信息,为军事指挥决策提供有力支持。

图像传感器的未来发展趋势

随着科技的不断进步,图像传感器将继续朝着更高分辨率、更快速度、更低功耗和更智能化的方向发展,在新材料和新工艺的应用下,图像传感器的性能将得到进一步提升,量子点图像传感器有望在色彩还原和灵敏度方面取得重大突破,为显示技术和图像采集带来全新的体验,人工智能与图像传感器的融合将成为未来发展的重要趋势,通过机器学习算法对图像数据进行实时分析和处理,图像传感器能够自动识别物体、场景和人物,实现更加智能的拍摄和应用功能,如智能安防系统中的人脸识别、自动驾驶汽车的环境感知等,随着物联网的普及,图像传感器将与其他传感器和设备紧密连接,形成一个智能化的感知网络,为人们的生活和社会的发展带来更多的便利和创新。

图像传感器作为一种关键的电子信息技术,已经深入到我们生活和社会的各个角落,并且在不断地发展创新,它的出现不仅改变了我们获取和记录图像的方式,也推动了众多行业的技术进步和变革,未来,随着技术的持续突破和应用领域的不断拓展,图像传感器必将继续发挥其强大的功能和影响力,为我们创造一个更加清晰、智能和便捷的世界。
