在当今高度数字化与信息化的时代,芯片作为各类电子设备的核心大脑,其制造工艺无疑是现代科技领域中最为关键且复杂的环节之一,芯片制造涉及到众多高端技术的综合运用,每一个细节都关乎着芯片的性能、功能以及可靠性,甚至对整个电子产业的发展都有着深远的影响。
硅锭生长技术
半导体工业的核心原料是高纯度的单晶硅,硅的提炼过程始于从沙子中提取二氧化硅,然后通过化学反应将其转化为纯度较低的金属硅,金属硅经过进一步的化学处理,如反应精炼和区熔,以去除杂质,最终得到高纯度的多晶硅,这个过程对于后续的硅锭生长至关重要,因为它直接影响到最终产品的质量。
高纯度的多晶硅被用于制造单晶硅锭,这是通过晶体生长技术实现的,主要有两种方法:直拉法(CZ法)和悬浮区熔法(FZ法),直拉法是将多晶硅熔化,然后在籽晶的引导下,缓慢地向上拉伸,形成单晶硅锭,这一过程需要严格控制温度和速度,以确保晶体结构的一致性和无缺陷,悬浮区熔法则不使用籽晶,而是通过局部加热使硅熔化,然后缓慢冷却形成单晶。
硅锭生长完成后,需要经过严格的质量检测,这包括光学和电子显微镜下的微观缺陷检查,以及电学性能测试,这些测试有助于识别任何可能影响最终芯片性能的缺陷,只有通过检测的硅锭才能进入下一阶段的晶圆加工。
晶圆加工工艺
1、切割与规格:晶圆切割是晶圆加工中的关键步骤,它涉及到将大尺寸的单晶硅锭切割成小块的晶圆片,以便进一步加工,切割技术的基本原理是利用机械或激光的方式在晶圆表面形成微小的切割线,然后通过物理或化学方法使晶圆沿着这些切割线断裂,机械切割通常使用钻石刀轮,而激光切割则利用激光束的高能量密度在材料内部产生热应力,从而实现切割,晶圆尺寸的标准是在半导体行业中经过长时间发展而形成的,主要有3英寸、4英寸、6英寸、8英寸和12英寸等规格,随着技术的进步,晶圆尺寸逐渐增大,以提高晶圆的利用率和生产效率,12英寸晶圆相比8英寸晶圆,在相同的制造工艺下可以产出更多的芯片。
2、清洗的重要性:晶圆清洗是去除晶圆表面的污染物和有机物的过程,对于提高芯片的良率和性能至关重要,污染物可能来自于晶圆切割、搬运等加工步骤,也可能来自于环境中的尘埃、油脂等,不清洁的晶圆会导致光刻过程中光刻胶的不良粘附,进而影响电路图案的转移精度,最终影响芯片的性能和可靠性。
3、氧化与扩散过程:晶圆的氧化是指在高温下,使晶圆表面与氧气或水蒸气反应,形成一层二氧化硅薄膜的过程,这层二氧化硅薄膜作为绝缘层,在芯片制造中用于隔离不同的电路层,扩散过程是在高温下,将掺杂元素(如硼、磷等)引入硅晶体中的过程,目的是改变硅晶体的导电性质,扩散过程的原理是通过控制温度和时间,使得掺杂元素在硅晶体中的浓度分布达到预定的电学特性,扩散过程通常分为固态源扩散和液态源扩散两种。
光刻与刻蚀技术
1、光刻过程详解:光刻是一种用光线制作图案的方法,类似于照相馆洗照片的原理,在晶圆上涂抹光刻胶,这种特殊材料在光照后会发生结构变化,接着,使用光刻机将带有电路图案的掩模对准晶圆进行曝光,光线透过掩模上的透明区域照射到光刻胶上,使其发生化学变化,曝光后的晶圆被放入显影液中,未曝光的光刻胶溶解,露出下方的硅片,形成所需的电路图案,还需要对光刻胶进行烘烤固化,增强其稳定性和耐腐蚀性。
2、刻蚀技术要点:刻蚀是将光刻后的晶圆放入特定的化学溶液或等离子体中,去除未被光刻胶保护的部分,从而形成电路图案的过程,湿式刻蚀通常使用化学溶液,适用于大面积的刻蚀;干式刻蚀则利用等离子体,具有更高的精度和各向异性刻蚀能力,刻蚀过程中需要精确控制刻蚀速率、时间和温度,以确保图案的准确性和一致性。
3、离子注入技术原理:离子注入是将掺杂剂离子高速轰击至晶圆表面,改变其电学性质的技术,通过控制掺杂剂的种类和浓度,可以实现对半导体材料的精确调控,离子注入技术具有高精度、低温处理等优点,广泛应用于现代芯片制造中。
4、薄膜沉积工艺:薄膜沉积是在晶圆表面沉积各种薄膜材料的过程,如绝缘层、导电层等,常见的薄膜沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD),这些薄膜在芯片中起到绝缘、导电、保护等多种作用,对芯片的性能有着重要影响。
芯片封装与测试工艺

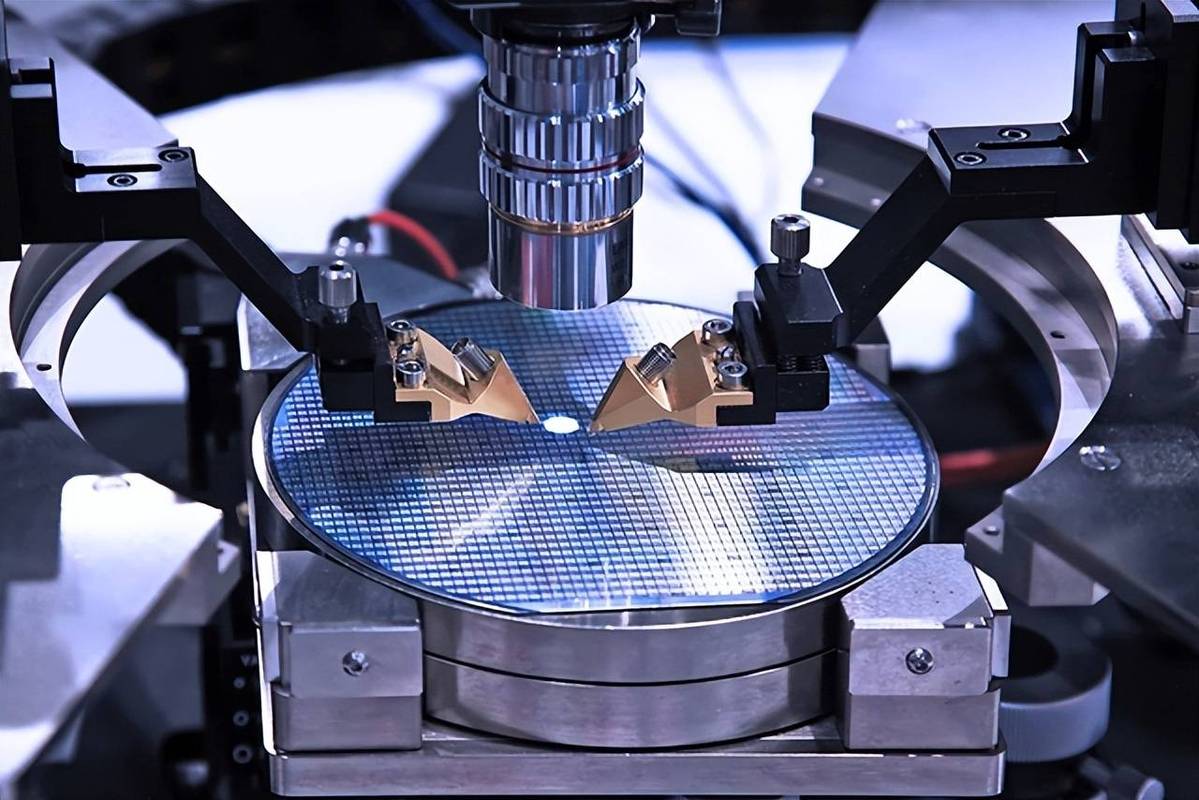

封装是芯片制造的最后一道工序,其主要目的是保护芯片免受物理损坏和化学污染,封装过程中,芯片被固定在塑料或陶瓷封装中,并通过金线将芯片的引脚与封装引脚连接起来,封装后的芯片需要进行功能测试和电气测试,以确保其性能和可靠性符合标准。
芯片制造工艺是一个复杂而精密的过程,涉及多个环节和技术的综合运用,随着科技的不断进步和发展,芯片制造工艺也在不断创新和完善,为电子设备的性能提升和应用拓展提供了强有力的支持,未来,随着新材料、新技术的不断涌现和应用,芯片制造工艺将迎来更加广阔的发展前景和无限的可能性。
