在当今科技飞速发展的时代,芯片作为电子产品的核心部件,其性能与小型化程度不断提升,而芯片封装技术则是保障芯片能够稳定运行、发挥最佳性能,并成功应用于各类电子设备的关键所在,以下将深入探讨芯片封装技术的多方面内容,展现其在电子产业中的重要地位。
芯片封装的基本概念与目的
芯片封装,简单来说,就是将半导体芯片用特定的材料和工艺进行包裹,以保护芯片免受外界环境的影响,并提供电气连接通道,使其能够与其他电子元件协同工作,这一过程就如同为芯片打造了一个坚固且功能完备的 “护盾”,确保其在复杂的电子系统中稳定运行,其主要目的包括保护芯片内部的电路结构,防止受到物理损伤、化学腐蚀和电磁干扰;为芯片提供稳定的电源和信号传输路径,保证数据的准确输入与输出。
常见的芯片封装类型及特点
1、DIP封装(双列直插式封装)
- 结构特点:采用双列直插的形式,引脚从封装两侧引出,便于插入印刷电路板的插座中,这种封装形式较为直观,易于手工焊接和拆卸,适合中小规模集成电路的应用。
- 优缺点:优点是操作方便,对设备要求不高;缺点是封装密度较低,占用空间较大,难以满足大规模集成电路的需求,且引脚在运输和使用过程中容易损坏。
- 应用场景:常用于一些早期或对成本敏感、集成度要求不高的产品,如简单的逻辑电路、存储器等。
2、PQFP封装(塑料四侧引脚扁平封装)
- 结构特点:引脚从封装的四个侧面引出,形状呈海鸥翼型,通常采用塑料材质作为封装主体。
- 优缺点:具有较好的电气性能和较低的成本,能够实现较高的引脚密度,适用于表面贴装技术(SMT),但引脚较细且间距小,在焊接和维修时需要一定的技术和设备支持。
- 应用场景:广泛应用于消费电子产品、通信设备等领域的数字逻辑电路和处理器等。
3、BGA封装(球栅阵列封装)
- 结构特点:芯片引脚以球形焊点的形式分布在封装底部,通过焊球与印刷电路板上的焊盘相连。
- 优缺点:引脚数大幅增加,提高了封装密度,能够满足高性能、高集成度芯片的需求;同时具有良好的电气性能和散热性能,其焊接难度较高,对生产设备和工艺控制要求严格,且焊球易受到机械应力的影响。
- 应用场景:主要应用于高端处理器、图形芯片、服务器芯片等对性能要求极高的领域。
芯片封装的材料选择与工艺
1、封装材料
- 塑料:成本低、质量轻、绝缘性能好,且易于加工成型,是目前应用最广泛的封装材料之一,但塑料的散热性和气密性相对较差,在一些对散热和可靠性要求较高的场合可能会受到限制。
- 陶瓷:具有优良的导热性、低介电常数和高电阻率,能够提供更好的电气性能和散热效果,适用于高频、高功率芯片的封装,不过,陶瓷材料的脆性较大,加工成本较高。
- 金属:金属封装具有极佳的导热性和电磁屏蔽性能,能够有效保护芯片免受外界电磁干扰,并提高其散热效率,但由于金属会导电,不能直接用于封装外壳,通常需要在内部添加绝缘层或采用特殊的封装结构。
2、封装工艺
- 引线键合(Wire Bonder):利用金属丝(如金丝、铜丝等)将芯片的电极与封装支架或基板上的引脚连接起来,这种方法工艺简单、成本较低,但连接强度相对较低,适用于小尺寸、低功率芯片的封装。
- 载带自动焊(TAB):先将芯片固定在载带上,然后在芯片与载带之间填充焊料,通过加热使焊料熔化,实现芯片电极与载带引脚的连接,TAB技术具有较高的生产效率和精度,适用于大规模生产。
- 倒装封装(Flip Chip):直接将芯片翻转过来,使芯片的有源面朝下,通过焊球与封装基板上的焊盘连接,倒装封装能够显著减小封装尺寸,提高引脚密度和信号传输速度,是目前先进封装技术的代表之一。
芯片封装的技术发展趋势
随着电子产品向高性能、小型化、多功能化方向发展,芯片封装技术也在不断演进和创新,以下是芯片封装技术未来的一些发展趋势:
1、小型化与高密度集成:为了满足市场对更轻薄、便携电子产品的需求,芯片封装将继续朝着小型化、高密度集成的方向发展,系统级封装(SiP)和晶圆级封装(WLP)等技术不断涌现,能够在更小的空间内集成更多的芯片功能,提高产品的性能和竞争力。

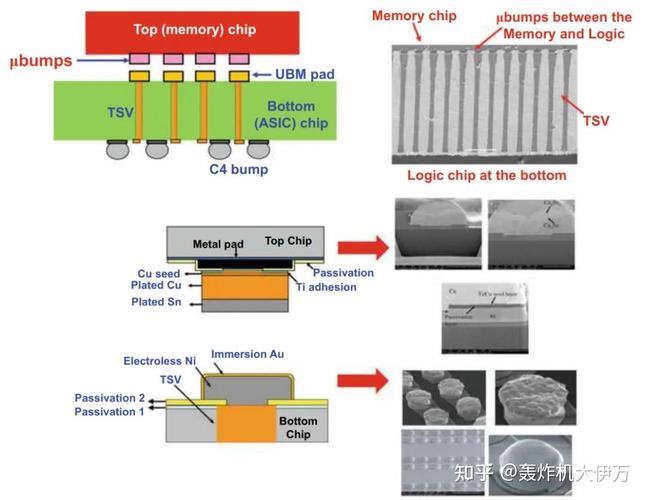

2、三维封装技术:传统的二维封装方式已经逐渐难以满足日益增长的性能需求,三维封装技术应运而生,它通过在垂直方向上堆叠芯片或封装结构,大大增加了封装的引脚数量和互连密度,进一步提高了系统的性能和功能集成度。
3、异质集成与系统集成:将不同材质、不同功能的芯片或元件集成到一个封装体内,实现异质集成和系统集成,是未来芯片封装的一个重要发展方向,这有助于缩短信号传输路径,降低功耗,提高系统的可靠性和整体性能。
4、新材料与新工艺的应用:随着材料科学和技术的不断进步,新型的封装材料和工艺将不断涌现,纳米材料、生物材料等的应用将为芯片封装带来新的特性和性能提升;而先进的光刻技术、刻蚀技术等也将为精细封装结构的制造提供更强大的技术支持。
芯片封装技术作为集成电路产业链中不可或缺的一环,其发展历程见证了电子产业的不断进步,从早期的简单封装形式到如今高度复杂、精密的先进封装技术,每一次变革都推动了电子产品性能的提升和功能的拓展,在未来,随着科技的持续创新,芯片封装技术必将迎来更多突破,为人工智能、物联网、5G通信等新兴领域的蓬勃发展奠定坚实基础,引领我们走向一个更加智能、便捷且充满无限可能的科技新时代。
